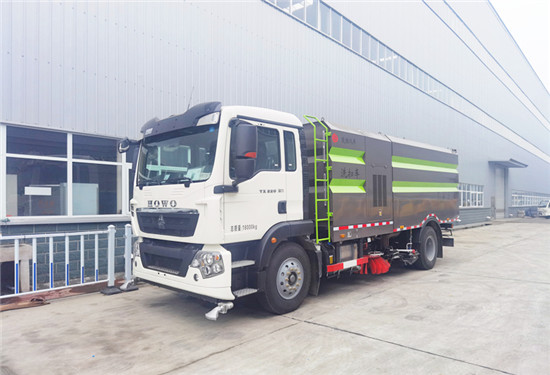

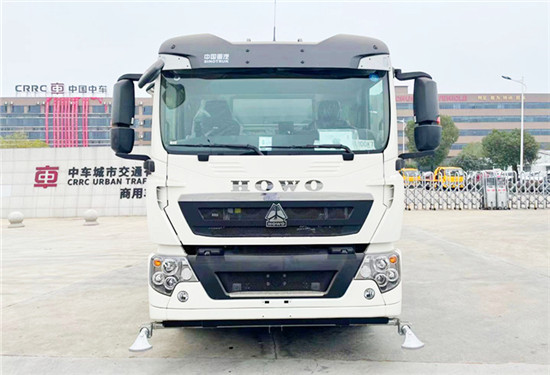

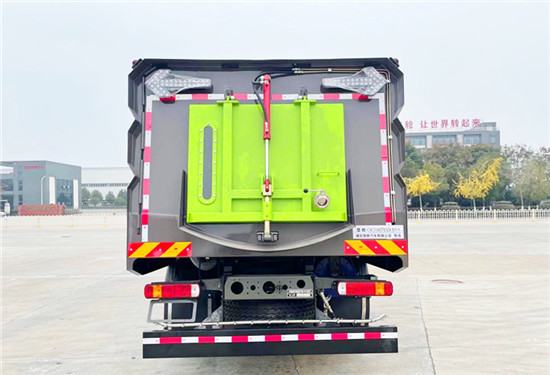

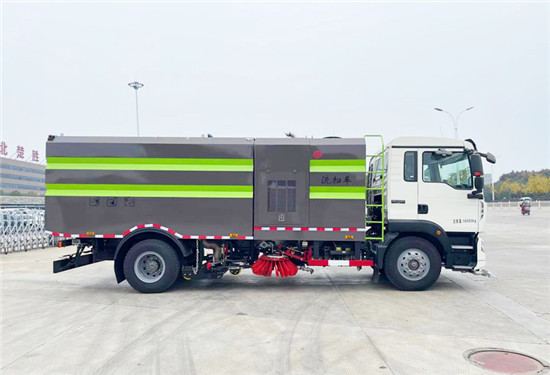

重汽豪沃18吨洗扫车

车   型

重汽豪沃

底盘型号、类别、生产企业

ZZ1187K501GF1二类

中国重汽集团济南卡车股份有限公司

排放标准

国六

发

动

机

主机

底盘发动机型号及生产企业

WP4.6NQ220E61

东风康明斯发动机有限公司  154

功率 kw

162

排量 ml

4580

副机

清扫发动机型号及生产企业

                  康明斯（QSB-160）

             东风康明斯发动机有限公司

功率 kw

119（国三电喷）

排量 ml

5900

燃油种类

0号轻柴油(与底盘共用柴油箱)

尺寸

参数

质量

外形尺寸（长X宽X高）mm

8630×2500×3150

轮距

前轮mm

1950

后轮mm

1848

轴距mm

5000

额定乘员

3人

前悬/后悬mm

1430/2450

接近角

19°

离去角

10°

最小离地间隙mm

180

整备质量 kg

11600

最大总质量kg

18000

整车

洗扫车

作

业

性

能

洗

扫

作

业

最大洗扫宽度（含路缘清洗宽度）

M

4．2

路面洗扫宽度（不含路缘清洗宽度）

M

3．5

洗扫速度

Km/h

5∽20

清洗水额定压力

Mpa

10

清洗水额定流量

L/min

122

清

扫

作

业

清扫宽度

M

3.5

清扫速度

Km/h

3∽15

保洁速度

Km/h

3∽20

最大清扫能力

m²/h

84000

卸料角

°

≥48

低压冲洗宽度

M

24

清水箱总容积

L

9000

垃圾箱总容积

L

7000

风

机

型式

北玻台信免维护风机

额定工作转速

r/min

240

传动型式

副发动机、离合器、窄V带传动

液

压

系

统

型式

开式，电液控制集中操纵

主要元件

齿轮泵手压泵、摆线马达、液压缸；电磁阀、集成块等

溢流压力

MPa

15

液压油容量

L

60

电

气

系

统

控制方式

CAN看总成+手动控制、语言报警、榆次油研液互锁等

底盘车系统电压

24 V

工作装置系统电压

24 V

蓄电池型号

12V-140A.H (2只串联)

型号

德国品孚PF36

额定压力

16MPa

系统使用压力

10MPa

额定流量

122L/min

额定转速

1000r/min

传动型式

窄V带传动（型号15N-1900，3根）

水阀及控制

水阀形式

高压不锈钢球阀，10MPa

控制方式

气缸驱动，电气控制

喷水杆喷嘴型式

高压洗涤型

低

压

冲

洗

系

统

低压水泵

型号

80QZB60/90(杭州威龙)

流量

60m³/h

扬程

90m

冲洗宽度

24m

扫盘降尘系统

扫盘喷水支架，洒水喷嘴。与高压清洗系统共水滤、水箱等

清

扫

系

统

型式

在底盘前后轴之间，车架两侧对称位置各布置一个可升降、

可外伸的立扫扫盘，扫盘旋转由液压马达驱动，转速可调。

扫刷直径

φ900mm

扫盘速度

高速档（正常作业档）：100r/min；中速档：80r/min；低速档：60r/min

扫盘倾角调整

前倾4°~6°  外倾2°~4°

吸

嘴

型   式

双吸口宽吸嘴，内置带高压喷嘴的长排喷杆（喷嘴数量13），

吸嘴体与路面随动。液压驱动电气自动控制吸嘴升降，弹簧

浮动悬挂。

吸嘴直径

2Xφ180mm 弹性软管长度750MM，两根。

工作时刚性部份离地间隙

5-10mm

左

右

喷

杆

喷杆摆动

气缸驱动，电气自动控制，摆动角78°

喷杆离地高度

随吸嘴借吸嘴轮与路面随动，离地高度280mm

喷杆总数量

两个（左右各一个，每个上面有四个高压喷嘴）
